So sánh Bộ định tuyến IP KNX và Giao diện IP KNX

Đây là một câu hỏi rất phổ biến và quan trọng trong hệ thống KNX. Mặc dù cả hai thiết bị đều kết nối mạng IP với bus KNX, chúng có chức năng hoàn toàn khác nhau.

Dưới đây là bảng so sánh chi tiết và dễ hiểu.

Bảng Tóm tắt So sánh

Đặc điểm	Bộ định tuyến IP KNX (IP Router)	Giao diện IP KNX (IP Interface)
Vai trò chính	Kết nối nhiều đoạn bus KNX lại với nhau thông qua mạng IP.	Kết nối một máy tính/thiết bị điều khiển (như server, HMI, BMS) vào một đoạn bus KNX duy nhất.
Chức năng	- Định tuyến telegram giữa các đoạn bus. - Cách ly lỗi giữa các đoạn bus. - Mở rộng phạm vi hệ thống KNX vượt quá giới hạn vật lý của một đường bus.	- Chuyển đổi giao thức từ KNX TP (Twisted Pair) sang KNXnet/IP. - Cung cấp một điểm truy cập (access point) để phần mềm (ETS, hệ thống SCADA/BMS) giao tiếp với bus KNX.
Số lượng Kết nối	Kết nối nhiều đoạn bus KNX (thường là 2 trở lên) thông qua các cổng KNX TP và 1 cổng Ethernet.	Kết nối một đoạn bus KNX duy nhất (1 cổng KNX TP) với mạng IP (1 cổng Ethernet).
Hoạt động trên Bus	Là một thiết bị tích cực trên bus KNX, có địa chỉ vật lý riêng và tham gia vào việc định tuyến lưu lượng telegram.	Hoạt động như một cầu nối thụ động. Nó chuyển tiếp telegram từ mạng IP vào bus KNX và ngược lại, nhưng bản thân nó không định tuyến telegram giữa các thiết bị KNX với nhau.
Sử dụng trong ETS	Được cấu hình trong ETS như một thiết bị mạng để phân đoạn bus (Line Coupler) hoặc kết nối backbone (Backbone Coupler).	Được cấu hình trong ETS như một giao diện (Interface) để kết nối ETS từ máy tính xuống bus KNX để lập trình và giám sát.
Ví dụ thực tế	Hệ thống một tòa nhà lớn: - Tầng hầm: 1 đường bus Line 1. - Tầng 1: 1 đường bus Line 2. - Tầng 2: 1 đường bus Line 3. => Một IP Router sẽ kết nối Line 1, Line 2, Line 3 thông qua mạng LAN của tòa nhà. Telegram từ công tắc ở Tầng 2 có thể điều khiển đèn ở Tầng hầm.	Điều khiển tòa nhà từ xa: - Một server chạy phần mềm BMS đặt trong phòng server. => Server này kết nối với một IP Interface (gắn trên đường bus KNX chính) để đọc trạng thái và gửi lệnh điều khiển đến toàn bộ hệ thống.
Hình ảnh minh họa	[Sơ đồ thể hiện nhiều Line KNX kết nối qua IP Router]	[Sơ đồ thể hiện một máy tính kết nối đến một Line KNX qua IP Interface]

Giải thích Chi tiết và Phân biệt bằng Hình ảnh

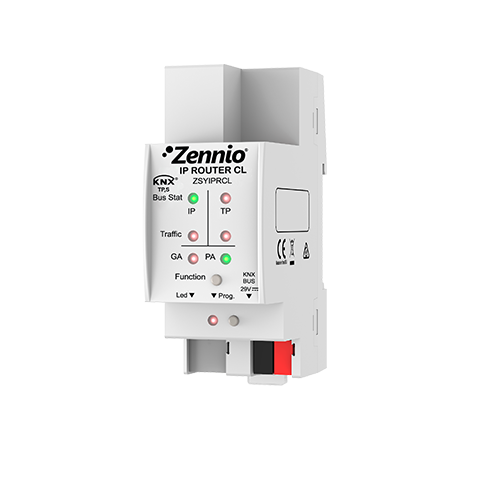

1. Bộ định tuyến IP KNX (IP Router) - "Người quản lý giao thông"

Hãy tưởng tượng hệ thống KNX của bạn là một thành phố với nhiều con đường (các đường bus KNX - Lines). Một IP Router đóng vai trò như một cây cầu hoặc nút giao thông thông minh kết nối các con đường này lại.

Mục đích: Cho phép "phương tiện giao thông" (telegram KNX) di chuyển từ con đường này sang con đường khác một cách có kiểm soát.
Lợi ích:
- Mở rộng hệ thống: Một đường bus KNX chỉ có giới hạn về số thiết bị và chiều dài. IP Router cho phép bạn kết nối nhiều đường bus lại, tạo thành một hệ thống lớn.
- Cách ly sự cố: Nếu xảy ra lỗi trên một đường bus (ví dụ: Line 2 bị chập), các đường bus khác (Line 1, Line 3) vẫn hoạt động bình thường vì lỗi đã bị router cách ly.
Ứng dụng điển hình: Dự án tòa nhà văn phòng, khách sạn, biệt thự lớn có nhiều tầng, nhiều khu vực riêng biệt.

2. Giao diện IP KNX (IP Interface) - "Cổng vào thành phố"

Hãy tưởng tượng bạn là một nhà quản lý đứng từ bên ngoài thành phố (hệ thống KNX) đó. Bạn cần một cổng vào để ra lệnh và theo dõi tình hình bên trong. IP Interface chính là cổng vào đó.

Mục đích: Tạo ra một "cửa ngõ" duy nhất để một thiết bị bên ngoài (máy tính, server, điện thoại) có thể giao tiếp với toàn bộ "thành phố" KNX.
Lợi ích:
- Kết nối điều khiển: Cho phép phần mềm ETS lập trình các thiết bị KNX.
- Giám sát & Điều khiển cấp cao: Cho phép các hệ thống BMS (Building Management System), SCADA, hoặc ứng dụng di động đọc trạng thái (đèn On/Off, nhiệt độ) và gửi lệnh điều khiển (bật đèn, điều chỉnh nhiệt độ) xuống hệ thống KNX.
Ứng dụng điển hình: Bất kỳ hệ thống KNX nào cần được kết nối với máy tính để lập trình hoặc với một server trung tâm để giám sát, điều khiển từ xa.

Kết luận

Tóm lại, sự khác biệt cốt lõi là:

IP Router dùng để mở rộng và phân đoạn chính hệ thống KNX (kết nối các phần của bus KNX với nhau).
IP Interface dùng để kết nối một thiết bị bên ngoài vào hệ thống KNX (kết nối máy tính/server với bus KNX).

Trong một dự án lớn, bạn có thể sẽ sử dụng cả hai: Các IP Router để chia hệ thống thành nhiều line và kết nối chúng qua mạng IP, và một IP Interface được gắn trên line chính để kết nối máy chủ BMS trung tâm xuống toàn bộ hệ thống.

Tham khảo https://www.zennio.com/products/knx/knx-system

Sự khác biệt then chốt nằm ở đối tượng mà bộ dimmer điều khiển: Constant Voltage Dimmer điều khiển ĐIỆN ÁP và dùng cho các đèn có driver điện áp (như LED dải). Constant Current Dimmer (Driver dimmable) điều khiển DÒNG ĐIỆN và dùng trực tiếp cho chip LED đòi hỏi dòng điện cố định. Việc chọn sai dimmer không chỉ khiến đèn không sáng hoặc không dim được, mà còn có thể làm hỏng đèn hoặc thiết bị điều khiển. Luôn kiểm tra kỹ thông số kỹ thuật của cả đèn và dimmer trước khi mua Zennio https://www.zennio.com/products/knx/knx-system

Tiêu Chí Chất Lượng Cao Chất Lượng Thấp Hiệu suất (lm/W) > 150 lm/W < 120 lm/W Tuổi thọ (L70) 50,000 - 100,000 giờ < 30,000 giờ Chip LED Nichia, Cree, Lumileds... Không rõ nguồn gốc, No-name Bộ tản nhiệt Nhôm đúc nguyên khối, nhiều cánh Nhôm mỏng, thiết kế sơ sài Driver Hiệu suất >90%, PF>0.9, chống xung Không có thông số rõ ràng IP Rating IP65 trở lên IP54 hoặc thấp hơn IK Rating IK08 trở lên IK06 hoặc thấp hơn Bảo hành 5 năm hoặc hơn 2-3 năm Chứng nhận Đầy đủ LM-79, LM-80, CE, RoHS Thiếu chứng nhận quan trọng
